مغزی  (Nipple)



از مغزیها به منظور اتصالات دو وسیله به یکدیگر استفاده می شود و معمولا شامل دنده خارجی می باشند. مغزیها یا به صورت آهنگری تولید می شوند که بخش آچار خور آنها 4 یا 6 گوش دارد و یا از لوله می باشند که در اندازه های 2 الی 4 اینچ و یا هر سایز و اندازه ی دلخواهی بریده و رزوه می شوند.

ورودی و خروجی های برخی از مغزی ها با یکدیگر متفاوت است که به آن مغزی تبدیل می گویند. (Reducing nipple)

چنانچه مغزی لوله ها شامل 2 سایز گوناگون باشد، به اصطلاح به آنها خمره ای (Swage nipple) می گویند.

مهره ماسوره  (Union)


مهره های ماسوره دارای اتصالات چند تکه ای می باشند که به منظور متصل شدن لوله و یا وسیله ها به دستگاه ها در مکان هایی که از نظر جا و یا حرکت دارای محدودیت هستند، به کار می رود.


به شما پیشنهاد می کنیم که از طریق تماس با کارشناسان شرکت چشم انداز صنعت بین الملل در زمینه ی فروش انواع اتصالات محفظه ای و روزه ی، بعد از دریافت مشاوره و همین طور کسب اطلاعات مورد نیاز، برای خرید محصول مورد نظر اقدام کنید.



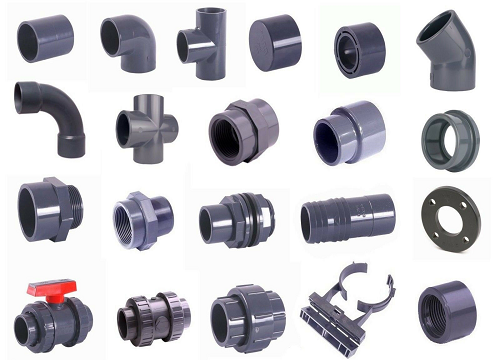

اتصالات محفظه ‏‌ای (Socket weld fitting): برای لوله‌های فولادی و آلیاژهای آن و لوله‌های پلاستیکی.

این نوع اتصالات معمولا در اندازه 2 اینچ و پایین‏‌تر کاربرد دارند. اتصالات محفظه‌‏ای برای خطوط لوله‌‏ای که حاوی سیالات اشتعال‏‌پذیر، سمی، بخار، مواد خورنده و یا گران قیمت است و هیچ نشتی مجاز نمی‏‌باشد، کاربرد دارند. در اتصالات محفظه‌‏ ای تنظیم آن روی خطوط لوله کوچک برای جوشکاری ساده‌‏تر از جوش لب به لب است و جوش به قسمت داخلی لوله نفوذ نمی‌‏کند و در این نوع اتصال چنانچه جوشکاری درست و با دقت انجام شود محل اتصال بدون نشتی خواهد بود.

در اتصالات محفظه‏‌ای چون هنگام اتصال یک فاصله‌‏ی 0.6 mm بین انتهای لوله و ته اتصال وجود دارد سیال در این فاصله حبس می‏‌گردد که به آن pocket liquid گفته می‌‏شود. همچنین این نوع اتصال برای سیستم‏‌های دارای ارتعاش زیاد و یا سیالات با خورندگی زیاد توصیه نمی‏‌شود. در اتصالات محفظه‌ ‏ای ابتدا، انتهای لوله به صورت تخت آماده ‏سازی شده و سپس اتصال در داخل محفظه جاسازی می‌‏شود به طوری که انتهای لوله تا ته محفظه 0.6 mm فاصله داشته باشد و سپس دور لوله به اتصال جوشکاری می‏‌شود.





اتصالات رزوه‌‏ای (Screwed fitting): برای لوله‌‏های فولادی و آلیاژهای آن و لوله‏‌های پلاستیکی.

اتصالات رزوه‌‏ ای برای لوله‌‏کشی فرآیندهای کوچک و انتقال سیالات و محل‏ه‌ایی که جوشکاری با اتصالات محفظه‌ ‏ای خطرناک باشد، مورد استفاده قرار می‌گیرند. از مزایای اتصالات رزوه‌ ‏ای آسان سوار کردن آن و عدم نیاز به جوشکاری است. مطابق با کد ANSI B31.1، اتصالات رزوه‌‏ ای‏ برای نقاطی که سایش زیاد، خوردگی، شوک و یا ارتعاش وجود دارد مجاز نیست و نیز برای دمای بالاتر از 925 F نبایستی استفاده شود.

از معایب دیگر این نوع اتصال امکان نشت از محل اتصال است که ممکن است به جوشکاری مجدد نیاز باشد و همچنین هنگام رزوه کردن لوله مقاومت آن کم می‏‌شود. در اتصالات رزوه‌‏ ای ابتدا لوله از بیرون رزوه شده (male) و داخل اتصال پیچیده می‌شود. البته ممکن است اتصالات لوله دارای دنده رو (male) و یا دنده داخل (female) باشند که معمولا دنده رو حالت مخروطی دارد ولی دنده داخلی ممکن است مخروطی و یا مستقیم باشد. استاندارد مورد قبول نوع دنده در صنعت نفت وگاز ANSI B1.20.1(NPT) می‌‏باشد ولی نوع متداول آن در ایران ISO R7 و یا BS21  است که تفاوت آن در نوع دنده و زاویه‏‌ی آن می‌‏باشد. بهتر است در رابطه با انواع اتصالات پلاستیکی نیز اطلاعات کسب کنید.



اتصالات فشار قوی (foged fitting): اتصالات فشار قوی فولادی به صورت دنده‌ای (forged threaded) و ساکت (socket welding) در صنایع آب، گاز، بخار، هوا فشار بالا و صنایع مختلف مورد استفاده قرار می‌گیرد. اتصالات فشار قوی فولادی در کلاس‌‏های 2000، 3000، 5000، 6000 و 9000 تولید می‏‌گردند. اتصالات فشار قوی در آلیاژهای خاص و فشارهای بالاتر قابل ساخت می‌‏باشند.





اتصالات استنلس استیل کلاس 150 (SS 150 LB pipe fittings): این نوع اتصالات جهت مصارف صنعتی، صنایع مواد غذایی و دارویی استفاده می‏‌گردد. متریال این نوع اتصالات عموما بر پایه‏‌ی آلیاژ 304 و 316 مطابق با استاندارد  ISO 4144 می‏‌باشد. سایزهای رایج 1/8 اینچ تا 4 اینچ می‌‏باشد.

اتصالات رزوه‏‌ای از جنس چدن مالیبل (Malleable Iron Threaded Fittings ) : اتصالات گالوانیزه ( galvanized iron fittings ) از لحاظ شکل مشابه اتصالات محفظه ‏‌ا‏ی و رزوه‌‏ا‏ی می‌باشند. در فشارهای پایین برای سیستم‌‏‏‏های آب‌‏رسانی و گازرسانی کاربرد دارند و استاندارد ساخت آن BS 6681 است و ابعاد آن مطابق استاندارد BS 1256 و نوع دنده بر اساس NPT می‌باشد. اتصالات محفظه‌‏ ای از جنس چدن داکتیل که برای لوله‏‌های آب و فاضلاب استفاده می‌شوند، مطابق استاندارد ISO 2531 می‌‏باشند که با واشر لاستیکی و یا مواد پرکننده مثل سرب و کنف لوله‏‌ها به یکدیگر متصل می‌شوند.



انواع مختلف اتصالات محفظه‌‏ای و رزوه‌ای : عمده اتصالات رایج در آلیاژ و استاندارد‌های به وجه اشتراک ذیل می‌باشند.

روپیچ توپیچ – تبدیل دنده (bushing): دارای دنده‏‌ی داخلی (female) و خارجی (male) است و از آن به عنوان تبدیل استفاده می‌‏شود و قسمت آچارخور این نوع اتصال معمولا 6 گوش است.



درپوش ( plug )

سرپوش (cap): جهت مسدود کردن انتهای مسیر لوله استفاده می‌شود و به دو صورت با دنده‏‌ی داخلی (female) و خارجی (male) موجود است. به دنده‌‏ی داخلی cap و به دنده‏‌ی خارجی plug نیز گفته می‌شود.



بوشن (coupling): برای اتصال دو لوله یا یک لوله به دستگاه استفاده می‌‏شود و دارای دنده‌ی داخلی (female) یا محفظه‏‌ی ساکتی است.



بوشن تبدیل (reducing coupling) : بوشن تبدیل به منظور اتصال لوله‌هایی با سایز متفاوت کاربرد دارد. بوشن تبدیل شبیه تبدیل هم مرکز است.



نیم‏‌بوشن (half coupling): اگر یک طرفِ اتصال دارای دنده و یا محفظه باشد اصطلاحا به آن نیم‌‏بوشن گفته می‏‌شود.



سه‌‏راهی (Tee)



و چهارراهی (cross)



این نوع اتصالات جهت انشعاب‏‌گیری کاربرد دارند و دارای دنده داخلی (female) می‌‏باشند.

زانوی 45 و 90 درجه (Elbows 45°-90°):زانو‌ها برای تغییر در مسیر کاربرد دارند و در انواع:

90 درجه



و 45 درجه و



زانوی تبدیلی موجود می‌باشند.



زانوی چپقی (street elbow  ): زانویی است در یک طرف دارای دنده رو و طرف دیگر دنده داخلی دارد.



مغزی (Hex Nipple )



مغزی تبدیل (reducing nipple):



از مغزی‏‌ها برای اتصال دو وسیله به هم استفاده می‏‌شود و عموما دارای دنده خارجی (male) هستند. مغزی‏‌ها به شکل آهنگری یا ریخته‏گری ساخته می‏شوند که قسمت آچارخور آن 4 یا 6 گوش است و یا از  لوله‏‌ای است که به اندازه‏‎‌ی 2 یا 4 اینچ و یا هراندازه‌‏ی دلخواه دیگری بریده و رزوه می‏‌شود و ضمنا به صورت مغزی تبدیل نیز ارائه می‌گردد . فلنج ها نیر بسیار پر کاربرد می باشند. فلنج چیست را بخوانید تا اطلاعات بیشتری کسب کنید.

کوپلینگ گوشواره‌ای ( Camlock coupling ) : رابطی است میان دو قطعه که آن‌ها را به هم متصل می‌نماید و جداسازی آن سریع و آسان می‌باشد . کوپلینگ‌ها در صنایع مختلف دارای اشکال، ابعاد و خصوصیات متفاوتی هستند که به دو دسته کوپلینگ‌های ثابت و متحرک تقسیم می‌شوند .


سوئیچ نیپل (swage nipple) : این اتصالات در دو نوع

سوئیچ نیپل صاف (هم‏‌مرکز) (concentric swage nipple)



و سوئیچ نیپل کج (غیرهم‏‌مرکز) (eccentric swage  nipple)



هستند. سوئیچ نیپل‏‌ها بسته به شرایط محیطی، سیال عبوری، فشار کاری سیال و .. می‏‌توانند از جنس فولادی A106 GR.B و یا استنلس استیل S.S 321، S.S 316L و S.S. 304L و یا فولادهای آلیاژی مانند F11 و F22 باشند. سوئیچ نیپل‏‌ها در ضخامت‏‌ها و رده‌‏های کاری Sch10، Sch30، Sch40، Sch STD، Sch XS، Sch 80، Sch 160 و Sch XXS  SCH XXS مورد استفاده قرار می‏‌گیرند.

آرایش‏‌های رایج در انتهای سوئیچ نیپل‌‏ها عبارتند از:





 دو سر ساده : Plain Both Ends
 دو سر تخت : Beveled Both Ends
 دو سر دنده : Treaded Both Ends

اتصالات مخصوص برای انشعاب‏‌گیری از خطوط انتقال تحت فشار عبارتند از:

ولدولت (weldolet)،



تردولت (threadolet)،



ساکولت (socketolet)



و به طور کلی اولت‌‏ها (olet): زمانی که قطر انشعاب خیلی کمتر از قطر اصلی لوله باشد.

لاترولت (laterolet): مانند اولت‏‌ها هستند با این تفاوت که انشعاب‌شان تحت زاویه‌‏ی 45 درجه است. به سه دسته‌‏ی thread latrolet، socketwelded latrolet و buttwelded latrolet تقسیم می‌‏شوند.



اتصال البولت (Elbolet): یک انشعاب کاهنده بر روی زانوئی‌‏ها ایجاد می‏‌کند و به سه دسته‏‌ی socket، butt و thread تقسیم می‏‌شوند.



سوئیپ اولت (Sweepolet ) : یک انشعاب 90 درجه کاهنده بر روی لوله اصلی ایجاد می‌کند که در ابتدا جهت لوله‌های فشار بالا که در خطوط انتقال نفت و گاز به کار می‌روند تولید گردید. این نوع انشعاب جریان یکنواخت و توزیع تنش بهینه را به همراه خواهد داشت.



از سایر اولت و انشعاب‌گیر‌ها می‌توان به

نیپولت ( NIPOLET )





و ( Coupolet)



اینسرت ولدولت (INSERT WELDOLET)



( BRAZOLET ) اشاره کرد .



مهره ماسوره (union): برای اتصال لوله یا وسایل در محل‏ه‌ایی که از نظر جا و حرکت محدودیت وجود دارد. مهره ماسوره‏‌ها (union) ممکن است به صورت ترکیبی با یک اتصال دیگر همراه شوند. مانند:



مهره ماسوره زانویی ( union elbow )



و مهره ماسوره مغزی ( Union Male )



اتصالات برنجی (Brass Fittings  )  و برنزی و استیل رزوه‌‏ای: طبق استاندارد ASTM B16 و ASTM B62 ساخته می‌شوند.
