یکی از کاربرد های مهم لوله و اتصالات پلاستیکی، آب رسانی در مناطق شهری یا روستایی می باشد. به وسیله ی لوله ها و اتصالاتی که از جنس پلاستیک هستند، خطوط انتقال آب در تاسیسات صنعتی و ساختمان های شهری، راه اندازی می شود. به شکل کلی لوله کشی آب سیستم گسترده ای را در بر دارد که برای انتقال دادن آب آشامیدنی به مصرف کنندگان طراحی شده است. این لوله ها در سایز ها و انواع مختلفی تولید می شوند؛ که در ادامه شما را با  انواع لوله و اتصالات پلاستیکی آب  بیشتر آشنا خواهیم کرد.





با گذر زمان و پیشرفت صنعت پلاستیک، لوله و اتصالات پلاستیکی جایگزین لوله های فلزی شده اند. زیرا این محصولات علاوه بر کیفیت، قیمت مناسب تری دارند. ویژگی این محصولات به شرح زیر است.

مزایای استفاده از لوله های پلاستیکی به جای لوله های فلزی

لوله های پلاستیکی آب داری یکسری ویژگی می باشند که عبارتند از:

1.وزن سبک
2.مقاوم در مقابل حرارت و حفط حرارت موجود در لوله
3.صرفه جویی در مصرف انرژی
4.عملکرد خوب درحفظ حرارت
5.اتصالات ایمن و قابل اعتماد
6.مقاوم در مقابل خوردگی
7.سازگار با محیط زیست

انواع لوله و اتصالات پلاستیکی

لوله و اتصالات پلاستیکی نیز مانند دیگر تجهیزات دارای انواع مختلفی می باشند. رایج ترین لوله های پلاستیکی  عبارتند از:

انواع لوله های پلی اتلین، لوله‌های پلی بوتیلن، لوله پی وی سی (پلی وینیل کلراید) مانند UPVC و CPVC، لوله‌های پلی پروپیلن و ...


رایج ترین اتصالات پلاستیکی عبارتند از:

زانو، سه راه، چهار راه، بوشن، مهره و ماسوره، آداپتور، درپوش، شیر، سرپوش و ...

لوله های پلی اتیلن

لوله آب پلی اتیلن دارای رنگ های آبی و قرمز، می باشد؛ که رنگ آبی برای آب سرد و رنگ قرمز برای آب گرم طراحی شده است. لوله های پلی اتیلن بسیار قوی و و دارای انعطاف می باشند و می توانند دمای منفی 32 الی مثبت 200 درجه سانتی گراد را تحمل کنند. همچنین این لوله ها در مقابل خورگی بسیار مقاوم هستند. نصب و راه اندازی لوله های پلی اتیلن بسیار راحت است. پلی اتیلن در واقعیت به یکی از گزینه های مناسب برای لوله کشی ها تبدیل شده است، زیرا که کار آنها را راحت تر کرده.

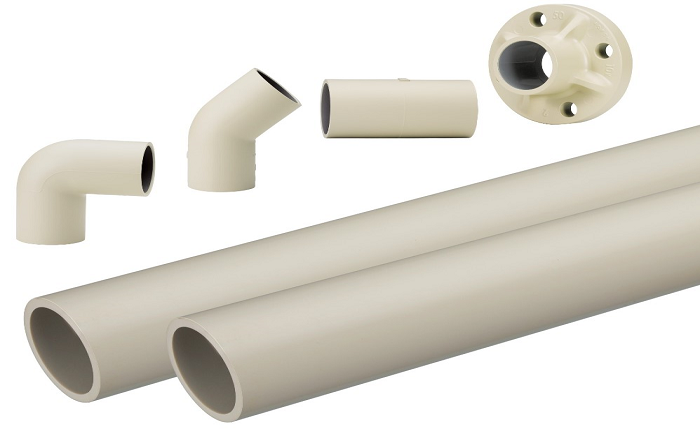

لوله آب سی پی وی سی

لوله آب CPVC دارای یک پلاستیک سخت و در عین حال ارزان قیمت است؛ که برای مقاومت های بالا در مقابل فشار و درجه حرارت زیاد، طراحی و تولید شده است. این ماده معمولا به منظور لوله کشی های آب گرم و همین طور به عنوان لوله وینو هیدروپول به کار گرفته می شود. این نوع لوله به آسانی و به وسیله دستگاه برش لوله یا توسط اره، برش داده می شود. به همین خاطر لوله های سی پی وی سی به وسیله اتصالات پلاستیکی و همین طور چسب حلال مخصوص به شکل دائمی به یکدیگر می چسبند و تا مدت زمان زیادی نیازی به هیچ تعمیر و نگهداری ندارند.

لوله آب پلاستیکی پی وی سی

لوله های پی وی سی خوردنده نمی باشند، بسیار سبک وزن هستند، به همین خاطر حمل و نقل و همین طور نصب آنها راحت است. تنها معایبی که لوله های پی وی سی دارند این است که مستعد آسیب فیزیکی هستند و در مقابل نور ماوراء بنفش شکننده هستند. همین طور اگر دمای این لوله ها از 65 درجه سانتیگراد بیشتر شود، تغییر شکل خواهند داد و جمع می شوند.

لوله آب یو پی وی سی

 در حال حاضر یکی از بهترین مواد ممکن در ساخت لوله آب ، یو پی وی سی می باشد. بعد از سال ها تلاش، تحقیق، آزمون و خطا در زمینه سیستم های لوله کشی موجب به وجود آمدن محصولی شده است که به آسانی با هر محیط و شرایطی سازگار است. وزن این لوله ها سبک می باشد و با راحت ترین روش ها نصب می شود. UPVC همین طور در ساخت لوله و اتصالات پلاستیکی نیز کاربرد دارد.

قیمت لوله و اتصالات پلاستیکی آب

قیمت لوله های پلاستیکی آب نسبت به لوله های فلزی بسیار پایین تر است و همین طور حمل و اجرای آنها آسان تر می باشد و دچار پوسیدگی و خوردگی نیز نمی شوند. این لوله ها هم از نظر قیمت خرید و هم قیمت دستمزد بسیار کمتر از سایر لوله ها می باشند.


قیمت لوله پلاستیکی به صورت متری یا شاخه ای محاسبه می شود. لوله های پلی اتلین و لوله های پنج لایه به صورت رولی بسته بندی می شوند و به بازار عرضه می گردند. از لوله های پلی اتیلن بیشتر برای آب سرد استفاده می شود.


اتصالاتی که برای لوله های پلاستیکی مناسب است، دو نوع می باشد. یکی کاملا از جنس پلاستیک است و دیگری یک سرش برنجی است. قیمت اتصالات پلاستیکی نیز به نوع و اندازه ی آن بستگی دارد و به صورت سایزی محاسبه می شود.

اگر قصد خرید لوله و اتصالات پلاستیکی را دارید، از طریق شماره تماس با چشم انداز صنعت بین الملل در ارتباط باشید تا از به روز ترین قیمت ها مطلع شوید.

یکی از کاربرد های لوله و اتصالات، به کارگیری در تاسیسات ساختمان ها می باشد. جهت خرید لوله ها و اتصالات برای ساختمان خود، باید یکسری اطلاعات کاربردی و دقیق در رابطه با انواع آنها بدانید. همانطور که می دانید لوله و اتصالات دارای انواع گوناگونی می باشند و انتخاب بهترین نوع آنها نیاز به رهنمایی گرفتن از افراد متخصص و یا خواندن مطالب مربوطه در سایت های مختلف می باشد. انواع لوله و اتصالات در تاسیسات

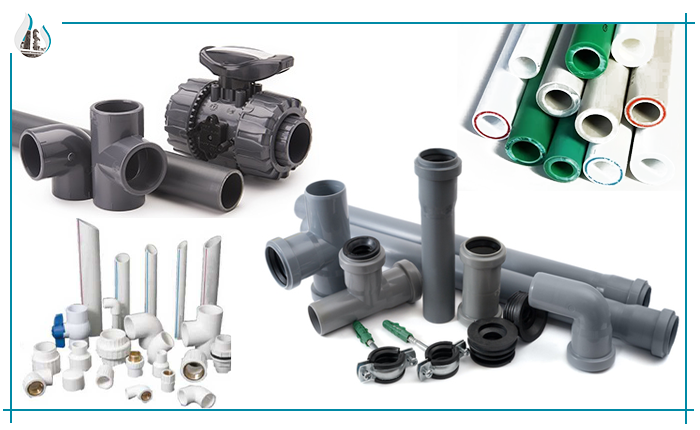

انواع لوله و اتصالات تاسیساتی

لوله و اتصالات تاسیسات ساختمانی به سه گروه کلی تقسیم می شوند:

1.آب
2.فاضلاب
3.گاز

لوله ها و اتصالات آب

لوله ها و اتصالات مربوط به آب به سه دسته ی زیر تقسیم می شوند:

1.لوله و اتصالات تک لایه (مثل: پلی پروپیلن، سبز، سفید و ...)
2.لوله و اتصالات پنج لایه (مثل: پکس، PEX AL PEX)
3.لوله ها و اتصالات آهنی گالوانیزه (مثل: لوله گالوانیزه و...)

لوله ها و اتصالات فاضلابی

لوله و اتصالات فاضلاب به چهار دسته زیر تقسیم می شوند:

1.لوله ها و اتصالات پلیکا (مثل: پی وی سی، pvc، pvc-u و ...)
2.لوله و اتصالات پوش فیت
3.لوله و اتصالات پلی اتیلن (PE)
4.لوله و اتصالات چدنی

لوله ها و اتصالات گازی

لوله ها و اتصالات گازی به دو دسته ی زیر تقسیم می شوند:

1.توکار(به دو دسته API  ومانیسمان بدون درز ( SEAM LESS) تقسیم می شود )
2.روکار درزدار (سیاه_گازی)


لوله هایی که در تاسیسات ساختمانی مورد استفاده قرار میگیرند، از انواع گوناگونی برخوردارند. هر کدام از این لوله ها، با در نظر گرفتن پارامتر های گوناگونی مثل: ضخامت آن، جنس لوله، قطر لوله، استحکام لوله و دیگر موارد، در مکان های مشخصی کاربرد دارند.

رایج ترین لوله هایی که در تاسیسات ساختمانی مورد استفاده قرار میگیرد، عبارتند از:

لوله های فلزی، چدنی، گالوانیزه، چند لایه، پلی پروپیلن، پی وی سی، برنجی، سی پی وی سی، مسی، پلی اتیلن.


برخی از انواع لوله ها در سیستم تاسیسات به شرح زیر می باشند:

1.لوله گالوانیزه

لوله های گالوانیزه خود به دو گروه تقسیم می شوند: لوله های فولادی گالوانیزه و لوله های آهنی گالوانیزه. این لوله ها در بازار به لوله سفید، معروف اند و بین آنها تنها فرقی که وجود دارد این است که نوع فولادی گالوانیزه سبک تر و براق تر از نوع آهنی هستند.

کاربرد لوله های گالوانیزه: لوله های فولادی گالوانیزه در برخی از موارد برای تخلیه فاضلاب، لوازم  بهداشتی کوچک استفاده می شود؛ ولی کاربرد اصلی آنها در تهویه مطبوع می باشد. این لوله ها از جنس فولاد نرم می باشند. لوله های آهنی گالوانیزه از جنس آهن سفید نورد شده می باشند. درز های آنها با دستگاه های مربوطه جوش داده می شوند، به همین دلیل به آنها لوله های با درز نیز می گویند.

2.لوله های چدنی

این لوله ها از جنس چدن ریخته گری می باشند. این نوع لوله ها در سیستم های لوله کشی فاضلاب کاربرد دارند. این لوله ها دارای مقاومت نسبتا خوبی می باشند و همچنین قیمت ارزانی دارند. از دیگر ویژگی های این لوله، مقاومت بالا در برابر فرسودگی می باشد. این لوله ها تنها عیبی که دارند این است که مراحل اتصال و نصب سخت تری پیش رو دارند واتصال آنها زمان بر خواهد بود.

3.لوله های پلی پروپین

لوله های پلی پروپین، یکی از بهترین انواع لوله ها در تاسیسات ساختمان می باشد. ویژگی این نوع لوله ها عبارتند از: وزن سبک، حداقل میزان رسوب گیری، میزان خوردگی بسیار ناچیز، امکان اتصال سریع. البته بخاطر نداشتن مقاوومت در مقابل فشار های زیاد و همین طور تغییر پذیری لوله ها در مقابل سرما و گرما، استفاده از این لوله ها را کمی سخت کرده است.

4.لوله های سوپر پایپ

یکی دیگر از لوله های مورد استفاده در تاسیسات، لوله های سوپر پایپ می باشد؛ که یکی از جدیدترین انواع لوله ها می باشند. این نوع لوله ها به شکل پنج لایه ساخته می شوند؛ و توانسته اند عیب های دیگر لوله ها را کاور کنند. مزیای این لوله ها، امکان نصب سریع و انعطاف پذیر بودن آنها می باشد.

5.لوله های پی وی سی

لوله های پی وی سی از جنس پلیمر می باشند که دارای وزن سبک و تنوع رنگی می باشند. قیمت این نوع لوله از سایر لوله ها کمتر است و امکان استفاده از آنها در زمینه های مختلف وجود دارد. زیرا از ویژگی هایی مثل: مقاومت زیاد به اسید و باز، مقاومت در برابر سرما، عدم تغییر بو و رنگ آب، مقاومت در مقابل رسوب و حرارت، برخوردار است.

گسکت در لغت به معنای درزبند یا واشر صنعتی آبندی می باشد. برای ساخت این محصول از متریال مختلفی استفاده می شود. اما در اصل و از لحاظ فنی به چه چیزی گسکت می گویند؟ در ادامه این مطلب شما را با گسکت و کاربردهایش بیشتر آشنا خواهیم کرد؛ پس با ما همراه باشید.

اتصال فلنج نیز ابزاریست برای متصل کردن لوله ها به یکدیگر یا به سایر تجهیزات مثل شیرآلات. علاوه بر اتصال از فلنج ها برای تغییر قطر لوله ها و یا تغییر مسیر آنها نیز استفاده می شود. این اتصالات به راحتی از طریق پیچ و مهره باز و بسته می شوند و برای جلوگیری از نشت در بین آن ها، گسکت به کار می رود.



گسکت (Gasket)چیست؟


گسکت یک درزگیر مکانیکی است که به گونه ای ساخته شده تا در فضا های خالی میان دو شی که تحت فشار هوا یا آب می باشند، قرار بگیرد تا از نشتی جلوگیری کند. این نوع تجهیزات معمولا در همه ی صنایع از جمله صنایع غدایی و دارویی، پتروشیمی، آب و گاز و ... کاربرد دارند.

یکی از روش های متصل کردن شیرآلات به لوله ها و یا اتصال لوله ها به یکدیگر، به کارگیری از فلنج ها می باشد. یک سر فلنج به لوله ها یا شیر متصل می شود و سر دیگر آن از طریق پیچ و مهره به فلنج دیگر وصل می شود. فلنج ها دارای مدل های مختلفی مثل فلنج کور، فلنج گردن جوشی، اسلیپون و ... هستند. به منظور اینکه میان دو فلنج، آب بندی به شکل کامل انجام شود؛ از قطعه ای به نام گسکت استفاده می کنند. انواع فلنج ها عبارتند از:

فلنج گلودار (Welding Neck Flange): این نوع فلنج از گردنی مخروطی شکل برخوردار است که در مقابل فشار و دما ی بالا مقاوم است.
فلنج کور  (blind flange): به منظور مسدود کردن جریان عبور سیالات، از فلنج در انتهای خطوط لوله استفاده می شود.
فلنج اسلیپون : این فلنج رایج ترین نوع فلنج در صنعت می باشد که به وسیله ی جوشکاری به لوله ها وصل می شوند.
فلنج تخت  (FLAT FACE): این نوع فلنج دارای سطحی ساده و بدون شیار است و به اصلاح تخت می باشد.
فلنج نر و ماده  (Male & Female) (M&F): این فلنج ها به وصورت جفت تولید  می شوند و بر روی سطح یکی از آنها برآمدگی و دیگری فرورفتگی دارد.
فلنج با سطح برجسته  (RF) (RAISED FACE): سطح اتصال این فلنج ها دارای برجستگی می باشد.
اوریفیس فلنج  (Orifice Flange): این نوع فلنج دارای گردنی کوتاه بود و به منظور کاهش فشار و بستن جریانات استفاده می شود.
فلنج جوشی سوکت دار (Socket Weld Flange): از این فلنج برای لوله های با فشار بالا و قطر کم استفاده می شود.
فلنج رزوه‌ای  (Threaded Flange): این فلنج ها دارای رزوه ای هستند که می توان آنها را بدون جوشکاری به یکدیگر متصل کرد.
فلنج حلقه مشرک  (RTJ) (Ring-Type joint): سطح این فلنج حلقوی می باشد و برای متصل کردن لوله های دما و فشار بالا کاربرد زیادی دارد.
فلنج لبه دار (lap joint flange): این فلنج دارای لبه می باشد و با سطح سیال تماس بر قرار نمی کند، به همین خاطر دچار در معرض خوردگی و زنگ زدگی قرار نمی گیرد.
تَه کوب  (Stub End): از این نوع فلنج برای متصل کردن لوله هاب فشار پایین و غیر حساس استفاده می شود و هیچ گونه تماسی با سیال داخل لوله ندارد.
فلنج جوشی آهنی: از این فلنج ها برای اتصال بین اقلام تاسیساتی و پایپینگی استفاده می شود.

بنابراین گسکت ها برای آب بندی کامل میان دو اتصال فلنج به هم استفاده می شوند. این قطعه در مدل های مختلف و جنس های متفاوتی در بازار وجود دارد. برخی از مواد سازنده ی این محصول عبارتند از:


•لاستیک
•چوب پنبه یا کاغذ
•فلز
•مس
•فوم

انوع گسکت ها

همانطور که گفته شد این قطعه در انواع مختلفی تولید می شود. مدل های آن عبارتند از:


گسکت فلزی
گسکت کامپوزیت یا نیمه فلزی
گسکت غیر فلزی
گسکت رینگی
گسکت اسپیرال
گسکت شانه ای
گسکت گرافیکی
گسکت ژاکتی
گسکت تفلون
گسکت لاستیکی
گسکت جکت دار
گسکت کیت عایقی
گسکت سخت

عملکرد گسکت ها

نشتی در لوله و اتصالات در بسیاری از صنایع می تواند فاجعه به بار آورد. نشت موجب از بین رفتن انرژی و محصول می شود. همین طور هیچ تولید کننده ای دوست ندارد با نشت مواد خطرناک و سمی، به انسان و محیط زیست آسیب وارد کند. می توان توسط گسکت یک آب بندی مطمئن ایجاد کرد. بدون وجود این وسیله در واقع کارایی دستگاه مختل می شود. عملکرد درست این قطعه به این صورت است که به شکل کافی بین اتصالات فشرده می شود تا مانع هر گونه نشتی شود.

کاربرد گسکت ها

گسکت ها با توجه به جنس، کیفیت، عملکرد و نوع ساختارشان در قسمت های مختلف مورد استفاده قرار می گیرند. معمولا در بیشتر صنایع از گسکت ها برای آب بندی و همین طور درزبندی میان لوله ها و فلنج ها استفاده می شود.


به کارگیری گسکت در میان دو لوله علاوه بر آبندی و جلوگیری از نشتی، مانع  لرزش و ارتعاشات دو لوله می شوند. این قطعه باید از جنسی تولید شود که هم انعطاف پذیر باشد و هم در برابر فشار و دما در مدت زمان زیاد تحمل زیادی داشته باشند. تعدادی از صنایع که از این محصول استفاده می کنند عبارتند از: انواع معادن، صنایع مواد غذایی و دارویی، صنایع نظامی، صنایع دریایی، صنایع هوا و فضا، صنایع نفت و گاز، صنایع برق، پتروشیمی، صنایع برق، خودروسازی، آب و فاضلاب و تصفیه خانه ها، همه سیستم های پایپینگ.

6 نکته مهم در انتخاب گسکت مناسب برای فلنج

همنطور که گفته شد گسکت ها دارای نقش بسیار مهمی در خطوط لوله کشی دارند. این قطعه دارای انواع مختلفی می باشد، به همین خاطر بایستی در زمان انتخاب به یکسری نکات توجه کرد. نحوه انتخاب صحیح آنها علاوه بر اینکه موجب افزایش طول عمر سیستم های لوله کشی می شود، از وارد شدن خسارت های سنگین نیز جلوگیری می کند. نکاتی که در زمان انتخاب نوع گسکت برای بهتر شدن عملکرد آنها مهم است و  باید در نظر گرفت عبارتند از:

1. برسی گسکت: این قطعه بایستی کاملا تمیز، سالم و خشک باشد و همین طوری مدت زمانی که در انبار نگهداری شده با زمان استاندارد نگهداری آن در انبار مطابقت داشته باشد. نوع گسکتی که انتخاب می شود اول از همه بایستی با توجه به نوع فلنج و عوامل محیطی باشد.


2. مقاوم در مقابل خوردگی: واشر ها بایستی در مقابل خودرگی ناشی از مواد شیمیایی مقاومت داشته باشند و علاوه بر این مورد ، جنس آنها نباید به شکلی باشد که موجب خوردگی فلنج ها شود.


3. دمای سیالات: دمای سیالات موجود در خطوط لوله کشی جزو عوامل مهم در تعیین نوع گسکت انتخابی می باشد. زیرا اگر دمای مربوط به سیال موجود با واشر انتخابی ما همخوانی نداشته باشد، کل سیستم دچار مشکل می شود.


4. چک کردن سطح آبندی فلنج: سطحی که قرار است آب بندی شود، بایستی تمیز، بدون زنگ زدگی، تخت و همین طور بدون هر گونه آسیبی باشد. در شرایطی که خراش یا نشانه هایی از فشار وجود دارد، بهتر است سطح فلنج به شکل دقیق تری مورد برسی قرار بگیرد و یا به وسیله ی مواد مخصوصی بازسازی شود تا برای نصب گسکت مناسب باشد.


5. انتخاب صحیح موارد اتصالی: پیچ و مهره هایی که برای متصل کردن فلنج ها به یکدیگر استفاده می شود؛ بایستی تمیز، مناسب، سالم و بدون زنگ زدگی باشد. پیشنهاد می شود که از پیچ و مهره های شبیه به هم استفاده کنید و همینطور در سطوح پر اصطحکاک روغن کاری کنید. نکته ی دیگری که باید توجه کنید این است که جنس واشر ها نیز نباید به صورتی باشد که تحت فشار میان دو فلنج، نازک شوند و یا از بین بروند.


6.محکم کردن گسکت ها: اول از همه باید پیچ و مهره ها خوب با دست سفت کنید و سپس به وسیله ابزارآلات مخصوص آنها را به شکل پیوسته محکم کنید. توجه داشته باشید که این موارد را با رعایت اصول مونتاژ صحیح انجام دهید.


انتخاب درست گسکت برای فلنج ها موجب می شود که طول عمر سیستم لوله کشی بیشتر شود و همین طور از وارد شدن خسارت نیز جلوگیری می شود؛ پس حتما به نکات فوق را در زمان خرید گسکت ها توجه کنید.

منبع: انواع فلنج و گسکت چیست

شیرآلات پروانه ای  (Butterfly Valve)



شیر پروانه ای یا همان باتر فلای ولو، یکی از مدل های شیرآلات صنعتی است که برای قطع یا وصل کردن جریان سیالات کاربرد دارد. در بعضی از مواقع از شیرآلات پروانه ای برای تنظیم کردن جریانات نیز استفاده می شود. در ادامه شما را با این نوع شیرآلات بیشتر آشنا خواهیم کرد؛ پس با ما همراه باشید.

بهتر است بدانید که اگر قرار است از این نوع شیر برای تنظیم جریان استفاده کنید، بایستی شرایطی مثل حرارت، فشار، سرعت سیالات را در نظر داشته باشید. زیرا در صورت عدم توجه به این موارد ممکن است خوردگی دیسک و کاهش عمر شیرآلات به وجود آید.

دستگیره این مدل از شیرآلات ربع گرد است که با 90 درجه چرخش به طور کامل باز یا بسته می شود.

از دیگر انواع شیرآلات صنعتی مثل شیرهای کشویی و شیرهای گازی نیز می توان برای قطع یا وصل کردن جریانات استفاده کرد.

قیمت شیرآلات پروانه ای

شیرآلات پروانه ای دارای سایز ها و اندازه های گوناگونی می باشد و با توجه به میزان خرید، می تواند قیمت گوناگونی داشته باشد. مجموعه چشم انداز صنعت همه ی تلاش خود را روی ارائه محصولات با کیفیت و همین طور با قیمت بسیار مناسب می گذارد.

برای اطلاع از قیمت شیرآلات پروانه ای و همین طور سفارش محصول می توانید با چشم انداز صنعت تماس بگیرید.

انواع شیر پروانه ای

شیرآلات پروانه ای دارای مدل ای مختلفی هستند. از جمله این شیرآلات عبارتند از:

شیر پروانه ای فلنج دار
شیر پروانه ای ویفری
شیر پروانه ای لاگ

بهتر است بدانید که شیرآلات پروانه ای در نوع اتصال با یکدیگر متفاوت اند. شیرهای پروانه ای ویفری در مقایسه با دو مدل دیگر کاربرد بیشتری دارد و توسط فلنج در خطوط لوله کشی نصب می شود.

شیر پروانه ای ویفری

معنی کلمه ی ویفر، قرار گیری در میان دو چیز می باشد. شیرآلات ویفری به دلیل آن که میان دو فلنج به صورت محکم بسته می شوند با این اسم شناخته می شوند. از ویژگی های مدل ویفری شیرآلات پروانه ای می توان به این مورد اشاره کرد که برای نصب نیازی نیست مستقیم و جداگانه به فلنج ها پیچ کرد. برای این کار از پیچ های بلند استفاده می شود تا از گوشواره های شیر های پروانه ای و سوراخ های فلنج عبور کند و این دو را به یکدیگر وصل کند.

شیرآلات پروانه ای مدل ویفری در مقایسه با دو مدل دیگر وزن سبک تری دارند و همین طور قیمت آنها نیز در مقایسه با لاگ و فلنجی، مقرون به صرفه تر است. از شیرآلات ویفری تنها در وسط خطوط لوله کشی استفاده می شود و نمی توان از آنها در انتهای خطوط لوله کشی استفاده کرد.

مزایا شیرآلات پروانه ای

از مهمترین ویژگی های شیرهای پروانه ای می توان موارد زیر را نام برد:

وزن سبک
تعمیرات راحت
افت فشار پایین
نیاز به فضای کم برای نصب
آب بندی بسیار مناسب در شرایط بسته
امکان استفاده به شکل دو جهته

به کارگیری شیرآلات پروانه ای در سیستم هایی که سیالات به کار رفته در آنها دارای جامدات معلق می باشد، مناسب است.

اجزای مختلف شیر پروانه ای

اجزای تشکیل دهنده ی شیرهای پروانه ای شامل بدنه، دیسک، نشیمنگاه یا سیت و محرک می باشد.

بدنه: اصلی ترین عضو شیرآلات پروانه ای بدنه می باشد که دیگر اجزای تشکیل دهنده ی شیر مانند دیسک، عملگر و شفت روی آن سوار می شوند.

دیسک: مجرا بند شیرآلات پروانه ای که باعث می شود مسیر جریان باز یا بسته شود، دیسک نام دارد. این مجرا بند به شکل صفحه گردی می باشد که 90 درجه حول محور شفت می چرخد.

نشیمنگاه یا سیت: سیت (seat) در واقع لایه می باشد که بین بدنه و دیسک قرار گرفته و دیسک بر روی آن چفت می شود و باعث به وجود آمدن آب بندی می شود.

محرک: محرک در بیشتر شیرآلات پروانه ای به شکل دستی می باشد. محرک به طریقی به باز و بسته شدن شیر به وسیله ی اپراتور اشاره دارد.

منبع: آشنایی با شیرآلات پروانه ای چشم  انداز صنعت
